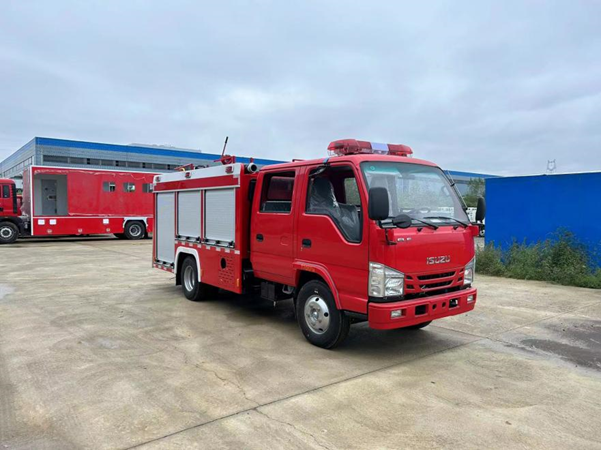

配置明細表

項目名稱

規格

整車主要參數

外廓尺寸

6100×1960×2660mm

**總質量

6700kg

載液量

水罐車載水2000kg

**車速

95km/h

消防泵額定流量

20L/s  1.0MPa

消防炮額定流量

水罐車：20L/s  1.0MPa

消防炮射程

水罐車：≥45m

比功率

88/6.7=13.13

接近角/離去角

20°/15°

底盤主要參數

型號

QL1070BUHWY

制造商

慶鈴汽車股份有限公司

發動機額定功率

88kw

發動機排量

2999ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

4×2

軸距

3360mm

**允許總重

7020kg

**小轉彎半徑

≤7m

變速箱

手動

取力器

全功率夾心取力器

乘員室

結構

平頭、四門，原裝雙排

司乘人員數

2+3人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及****盒，加裝

1、 **報器；

2、 取力器**開關及指示燈；

3、 附加電源開關；

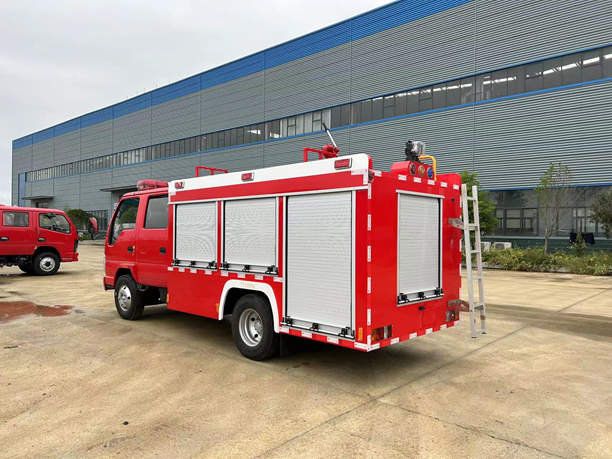

上裝結構及性能參數

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用外露罐式結構，前部為器材箱，中部為水罐，器材箱后部為泵房。

工藝要求

所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

器材箱和泵室

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。

器材箱

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒和消防器材

爬梯及上車?yán)?/p>

后爬梯采用鋁合金兩節爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

水罐

容量

2000kg

材質

優質碳鋼，厚度為3mm

結構

外露罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理

罐體固定

與底盤車架連接

罐體設置

人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN100閥門，手動**，設1個水泵**水罐充水管，DN50閥門，手動**

副車架

副車架

水罐通過副車架與底盤相連接，從而達到裝配式效果有利于

整車的維修性和互換性

材質

采用高強度矩形型鋼和壓制成型的

連接板，保證上裝整體強度

工藝

零部件的下料制作均通過激光切割機、數控折彎機等設備完成，對零件的加工精度高；所有裝配孔在下料時成型，摒棄了傳統工藝在裝配過程中配鉆孔的做法。

水泵

型號

CB10/20-RS型低壓車用消防泵

制造商

上海茸申消防設備有限公司

形式

低壓離心式

額定流量

20L/s @1.0MPa

出口額定壓力

1.0MPa

**吸深

7m

引水裝置

活塞式真空泵

引水時間

**吸深時≤50s

管路系統

管道材質

優質無縫鋼管

吸水管路

泵房后側設一個DN100吸水口

注水管路

水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN65出水口

冷卻水管路

配有冷卻取力器的冷卻水管路及**閥

車載水炮

型號

PS20W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

**仰/俯角

俯角≤-15°，仰角≥+60°

流量

20L/S

射程

≥45m

消防**系統

駕駛室內**

水泵脫掛檔、****報、照明及信號裝置**等

泵室內**

上裝總電源開關、參數顯示、狀態顯示

電氣設備

附加電氣

設**電路

**照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅色頻閃燈

**示裝置

長排全紅**，安裝在駕駛室頂部

**報器，其**盒在駕駛員前下方

火場照明

上裝后部安裝火場照明燈1個

表面處理

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

器材布置

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。

序號

名稱

單位

數量

備注

1

消防水帶

盤

10

13-Φ65-20   6盤

13-Φ80-20   4盤

2

吸水管

米

8

3

濾水器

件

1

4

集水器

件

1

5

分水器

件

1

6

吸水管扳手

個

2

7

地上消火栓扳手

件

1

8

地下消火栓扳手

件

1

9

護帶橋

個

2

10

水帶包布

件

4

11

水帶掛鉤

件

4

12

消防斧

件

1

13

鐵鋌

件

1

14

鐵鍬

件

1

15

丁字鎬

件

1

16

腰斧

件

1

17

異徑接口

只

2

內扣Φ65變Φ80

18

開關直流水**

支

1

19

開花水**

支

1

20

干粉滅火器

具

1

3 kg，ABC干粉
