配置明細表

項目名稱

規格

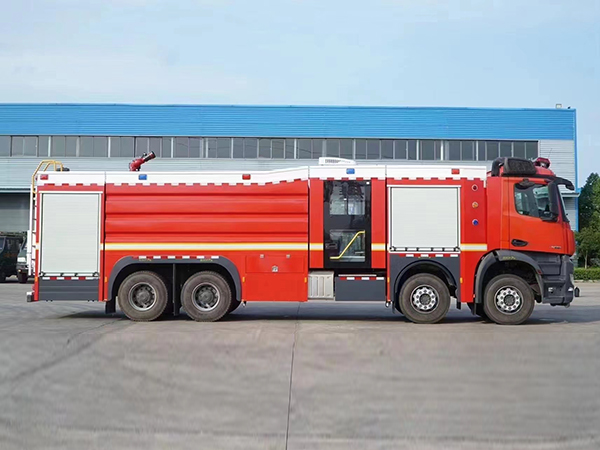

整車主要參數

外廓尺寸

11710×2550×3560mm

**總質量

37300kg

載液量

載水12600kg+泡沫5500kg

**車速

85km/h

消防泵額定流量

150L/s  1.0MPa

消防炮額定流量

120L/s  1.0MPa

消防炮射程

≥65m

比功率

426/37.3=11.42

接近角/離去角

18°/9°

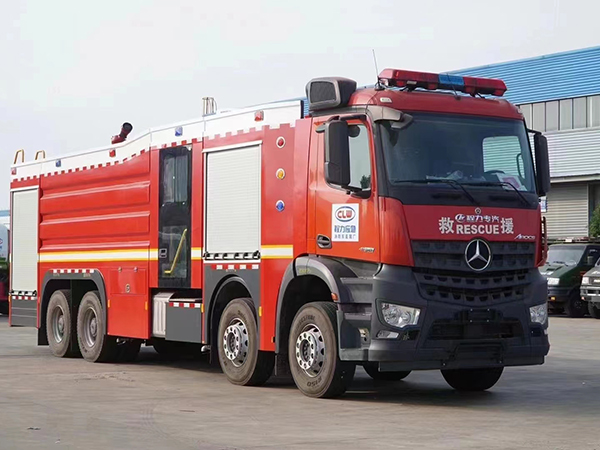

底盤主要參數

型號

Arocs 4158E6 8×4

制造商

戴姆勒卡車股份公司

發動機額定功率

426kw

發動機排量

15569ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

8×4

軸距

1750+4600+1350mm

**允許總重

37300kg

**小轉彎半徑

≤19m

變速箱

全自動智能變速箱，16個前進檔，4個倒檔

取力器

全功率夾心取力器

乘員室

結構

平頭、單門

司乘人員數

2+4人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及****盒，加裝

1、 **報器；

2、 取力器**開關及指示燈；

3、 附加電源開關；

上裝結構及性能參數

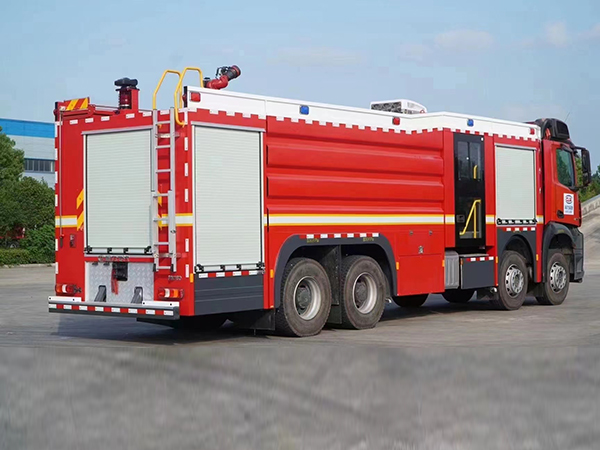

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用外露罐式結構，前部為器材箱，中部為水罐，器材箱后部為泵房。

工藝要求

所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

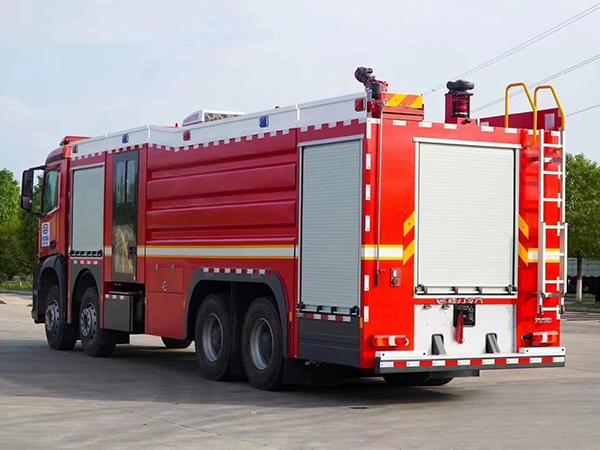

器材箱和泵室

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。

器材箱

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒和消防器材

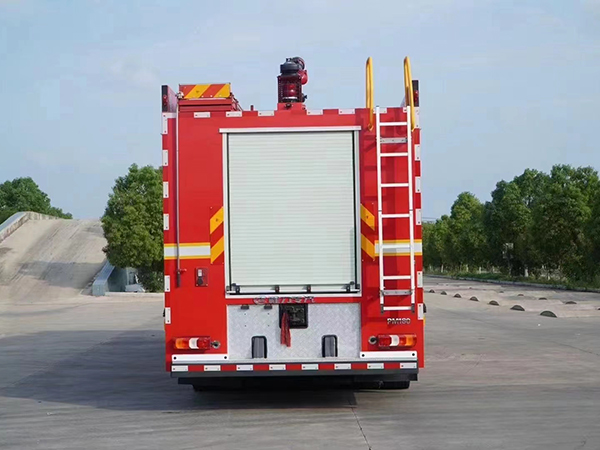

爬梯及上車?yán)?/p>

后爬梯采用鋁合金兩節爬梯，使用，使用時離地不超過450mm，上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管，表面噴塑處理。

罐體

容量

水罐12600kg；泡沫罐5500kg

材質

優質碳鋼，經高科技防腐處理

結構

外露罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理

罐體固定

與底盤車架連接

罐體設置

人孔：設直徑460mm人孔2個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN150閥門，手動**，設1個水泵**水罐充水管，DN65閥門，手動**

副車架

副車架

水罐通過副車架與底盤相連接，從而達到裝配式效果有利于整車的維修性和互換性

材質

采用高強度矩形型鋼和壓制成型的

連接板，保證上裝整體強度

工藝

零部件的下料制作均通過激光切割機、數控折彎機等設備完成，對零件的加工精度高；所有裝配孔在下料時成型，摒棄了傳統工藝在裝配過程中配鉆孔的做法。

水泵

型號

CB10/170-8FC

制造商

美國希爾

形式

低壓離心式

額定流量

150L/s @1.0MPa

出口額定壓力

1.0MPa

**吸深

7m

引水裝置

活塞式真空泵

引水時間

**吸深時≤100s

管路系統

管道材質

優質無縫鋼管

吸水管路

泵房后側設4個DN150吸水口

注水管路

水罐左右兩側各設2個DN80注水口

出水管路

泵房左右兩側各設3個DN80出水口

冷卻水管路

配有冷卻取力器的冷卻水管路及**閥

車載水炮

型號

PLKD10/120B-5178

制造商

阿瓦格

回轉角度

水平回轉≥270°

**仰/俯角

俯角≤-7°，仰角≥+45°

流量

120L/S

射程

水≥95m；泡沫≥90m

消防**系統

駕駛室內**

水泵脫掛檔、****報、照明及信號裝置**等

泵室內**

上裝總電源開關、參數顯示、狀態顯示

電氣設備

附加電氣

設**電路

**照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅色頻閃燈

**示裝置

長排全紅**，安裝在駕駛室頂部

**報器，其**盒在駕駛員前下方

火場照明

上裝后部安裝火場照明燈1個

表面處理

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

器材布置

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。

序號

名稱

單位

數量

備注

1

消防水帶

盤

6

16-Φ80-20   6盤

2

支線消防水帶

盤

4

16-Φ65-20   4盤

3

吸水管

根

6

Φ150*2M

4

濾水器

件

2

5

集水器

件

2

6

分水器

件

2

7

吸水管扳手

個

2

8

地上消火栓扳手

件

1

9

地下消火栓扳手

件

1

10

護帶橋

個

2

11

水帶包布

件

4

12

水帶掛鉤

件

4

13

消防斧

件

1

14

鐵鋌

件

1

15

鐵鍬

件

1

16

丁字鎬

件

1

17

腰斧

件

1

18

異徑接口

只

2

內扣Φ65變Φ80

19

救援剪

把

1

20

開關直流水**

支

1

21

開花水**

支

1

22

泡沫**

支

2

23

泡沫吸液管

支

1

24

干粉滅火器

具

1

3 kg，ABC干粉
