類別

項目

單位

數據

尺寸參數

★總長

mm

9700

★總寬

mm

2400

★總高

mm

3850

質量參數

乘坐人數（含駕駛員）

人

3

總質量

kg

12450

主要性能參數

工作平臺額定載荷★

kg

200

**大作業高度★

m

38

**大作★業高度時作業幅度

m

6.16

**大作業幅度

m

15.6

**大作業幅度時作業高★度

m

5.6

支腿跨距★

橫向

mm

5370,5385

縱向

mm

4975.5195

臂架變幅時間

s

150

臂架回轉速度

s/r

85

支腿收放時間

s

40

行駛參數

★前懸

mm

1400

★后懸

mm

2150

★后伸

mm

650

★軸距

mm

4700

**高行駛速度

Km/h

98

**小離地間隙

mm

249

接近角

.

20

離去角

.

13

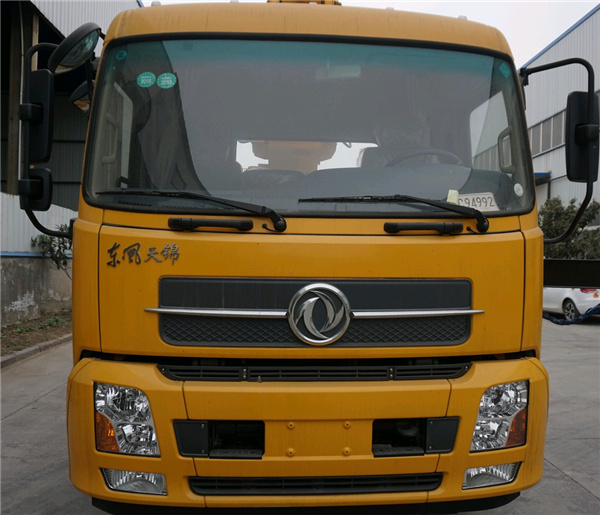

底盤

東風天錦

發動機

東風康明斯發動機B6.2NS6B210，功率154KW，國六排放

駕駛室

單排座，可乘坐3人，駕駛室裝備空調，行駛記錄系統

圍板及走臺板

不銹鋼圍欄及防滑走臺板

取力系統

氣動操作

工作平臺

1500x700x1150

臂架形式

★六節八邊型工作臂，四節同步伸縮

臂起落形式

★雙變幅油缸，臂起落、回轉更平穩。

回轉裝置

360度連續回轉

支腿

★前V后H型，兩節伸縮支腿，單獨可調

操作

★工作平臺和地面遙控器電氣操作，轉臺液壓操作

**系統

負載敏感比例**系統，實現無級調速

調平系統

液壓自動調平
